Popis produktů

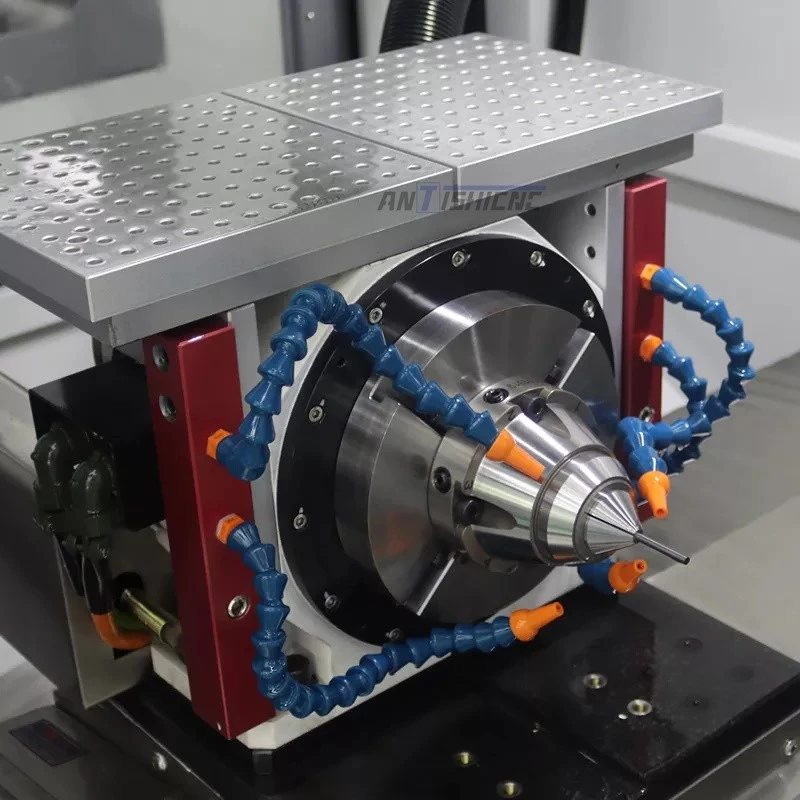

Brousovací vřeteno univerzálního grilování nástrojů přijímá vysoce přesné, synchronní, elektrické vřeteno s přímým pohonem, vybavené duálními přírubami s duálními broušeními schopnými montáž 2 až 4 broušení kol. To umožňuje rychlé přepínání mezi koly podle různých požadavků na broušení, splňovat rozmanité potřeby zpracování různých geometrií nástrojů. Osa A-Ase (Workpiece Spindle) má technologii přímého pohonu, vysoce přesný Collet Schaublin a pneumatické automatické upínání, které poskytuje efektivní a bezpečné pracovní síly.

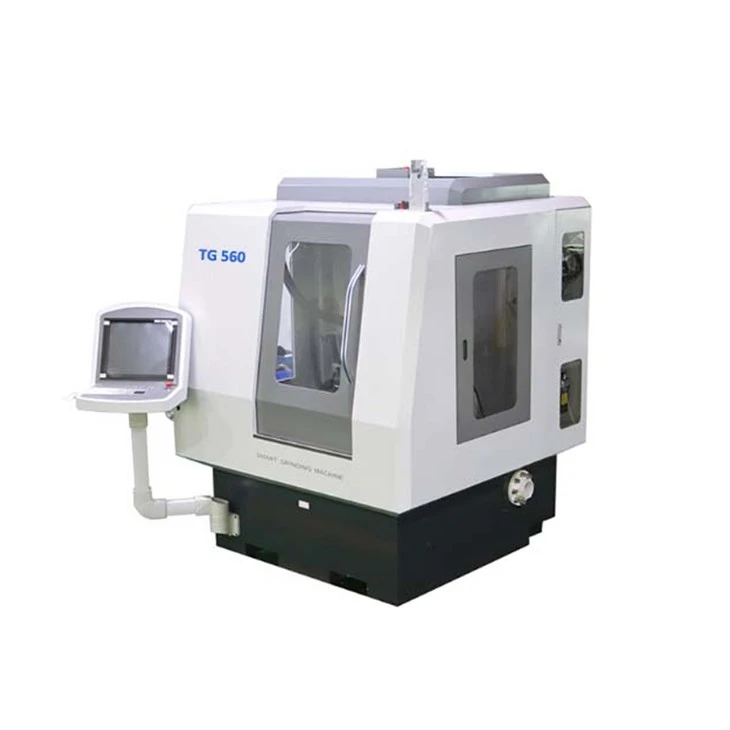

Univerzální mletí nástrojů TG560 je vybaven 5-osskou CNC řídicím systémem Syntec 210Ma-5E a servopozitovou jednotkou, integrovanou s vysoce přesnou sondou, Precision Ball Screws a lineárními směrnicemi, aby se zaručila vynikající přesnost broušení a celkovým výkonem. Stroj se může pochlubit plně uzavřeným designem, včetně předních posuvných dveří a dveří údržby zadního/boku a je standardně dodáván s elektronickým kowem ručního kola, spuštění/zastavení, pedál, automatický systém chladicí kapaliny s filtrační nádrží, automatickým mazacím systémem, sacího rozhraní, rozhraní, alarmové bzučák, a elektrické skříňky, a to jak snadnost provozu, tak údržba.

Díky své pokročilé konfiguraci a vynikajícím výkonu je TG 560 ideálním řešením pro společnosti pro výrobu nástrojů, poskytovatelé regrindingových služeb nástrojů a špičková obráběcí centra hledající spolehlivé a přesné schopnosti broušení nástrojů.

Standardní vybavení 5-osmového broušení nástroje CNC

Univerzální tělo broušení nástroje

CNC Syntec 210Ma-5E CNC Systém a servoport

Sonda

11KW Precision Direct Drive Broušení hlavy

HSK Quick Change Precision Flange Rod

Automatické upínací zařízení W25

Rozhraní Mist Sack

Automatické mazací zařízení

Automatické ovládání chlazení

Volitelné díly a volitelné vybavení

Schunk Handle

Držák nástrojů Shaublin W20 a Collet

Speciální příslušenství

Broušení

Automatické krmné zařízení

Renishaw LP2DD sonda

Italská sonda Marposs atd.

Odlučovač olejové mlhy

Silný výkon a stabilní výkon

1. Volitelné

Automatické nakládání a vykládkové zařízení

2. Ultra-přesný šroub

Přijměte importovaný vysoce přesný kuličkový šroub, hladký provoz a dlouhou životnost.

3. Průvodce vysokou přesností

S vysokou přesností na vedení a hladkým pohybem.

4. inteligentní panel

Samostatný systémový panel, snadno provozovatelný a zlepšuje efektivitu práce.

Ultra-přesný šroub

Přijměte importovaný vysoce přesný kuličkový šroub, hladký provoz a dlouhou životnost.

Průvodce s vysokou přesností

S vysokou přesností na vedení a hladkým pohybem.

Mramorová postel

Zlepšit odolnost proti šokům a stabilitu.

Populární Tagy: Univerzální mlecí stroj nástrojů, Čína Univerzální výrobci broušení nástrojů, dodavatelé, továrna

Technický parametr

Model	TG560
CNC systém	Syntec 210Ma-5e
Max. Průměr zpracování obrobku (typ dis)	200 mm
Max. Průměr zpracování obrobku (typ sloupce)	3-12mm
Max. Zpracování délky obrobku	270 mm
Max. Zpracování hloubky drážky obrobku	10 mm
Max. Hmotnost obrobku	10 kg
Broušení hlavy max. Power (elektrické vřeteno)	11KW/22KW
Broušení kol (CBN/Diamond)	Φ50-φ200 mm
Rychlost rotace vřetena broušení (regulace frekvence)	1000-6000 ot / min
Vertikální zdvihací tah rámu hlavy obrobku (z osa)	360 (-100/+260) mm
Funkční osa osy x/y	X: 450 mm / y: 590 mm
Rychlá rychlost cestování lineární osy	15 m/min
Rychlost rotace vřetena obrobku (osa A)	200 ot / min
Rozsah ose A	∞
Upínací rozsah	Φ3-20mm mm
Řada automatického upínání	Φ3-20mm mm
Broušení hlavy Swing Max rychlost rotace (osa c)	30 RPM
Rozsah rotace osy C	325 stupňů (+230 stupeň ~ -95 stupeň)
Výška středu vřetena	150 mm
Radiální házení vřetena	Méně nebo rovné 0,005 mm
Broušená hlava vřetena radiální házení	Méně nebo rovné 0,005 mm
Rozsah nastavení síly vzduchového válce	700-800 kg
Lineární osa rozlišující síla	0,001 mm
Osa rotace řeší výkon	0,001 stupně
Napětí	AC 380V 50Hz 3 fáze
Celková síla	20 kW/32 kW
Rozměry stroje (bez manipulátoru)	1700 × 1730 × 2100 mm
Rozměry stroje (s manipulátorem)	2550x1750x2100 mm
Hmotnost stroje	4T
