Vertikální otočení CNC

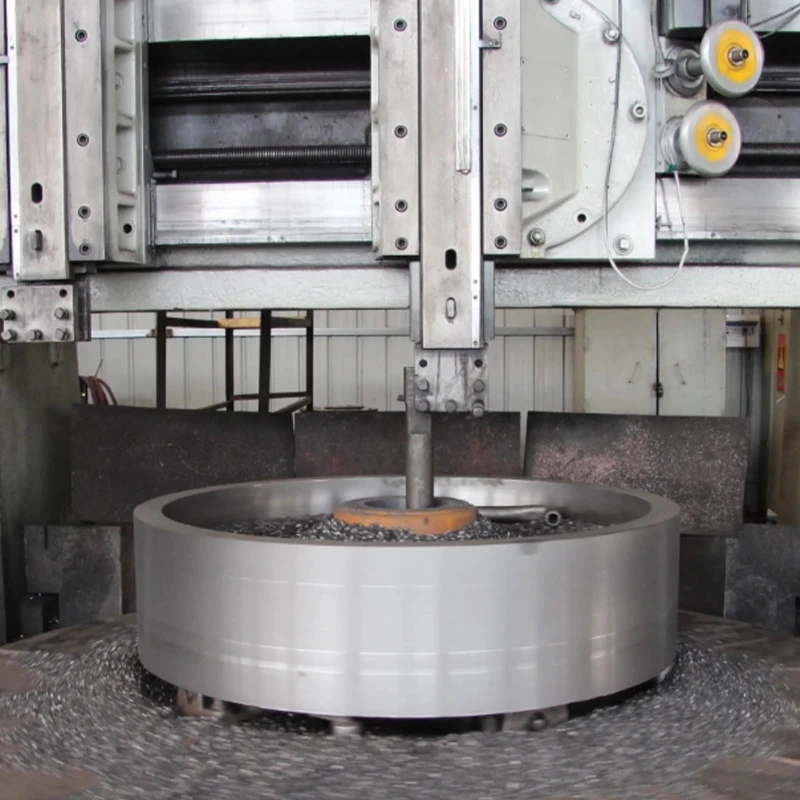

Toto otočení s dvojitým sloupcem CK5225B-16-15 má maximální průměr otáčení 2500 mm a maximální výšku zpracování 1600 mm. Je vybaven pracovním stoly s vysokou rigiditou 2250 mm a může nést obrobky vážící až 15 tun. Maximální výstupní točivý moment pracovního stolu dosahuje 63 kN · m a rychlostní rozsah je 1-60 r/min, který splňuje stabilní požadavky na zpracování těžkých řezů a komplexních obrysových obrysů. Hlavní motorový výkon je až 55 kW, se silnou energií, která zajišťuje dlouhodobý a efektivní provoz stroje.

Držáky levého a pravého nástroje jsou přiměřeně nakonfigurovány, přičemž maximální řezací síla pravého držáku nástroje je 40 kN a levý držák nástroje je 35KN. Boční pohonná řada držáku nástrojů je -50 až 1400 mm a vertikální posuvné cestování je 1200 mm, což je vhodné pro hrubé a dokončovací úkoly obrobků různých specifikací. Držák nástroje přijímá systém nepřetržitého krmení s rozsahem rychlosti krmení 0,1 až 500 mm/min a rychlou pohyblivou rychlostí až 2000 mm/min. V kombinaci s 30nm vysokým torque servo krmiva je dosaženo účinného a stabilního zpracovatelského rytmu.

Svislé otáčení CNC je vybaveno 1250mm paprskem s velkým tahem s rychlostí pohybu paprsku 350 mm/min. Zvedací systém je poháněn speciálním motorem 7,5 kW se stabilní strukturou a hladkým zvedáním. Vodicí kolejnice přijímá rozšířený design s šířkou vodicí kolejnice 450 mm a šířkou vodicí kolejnice paprsku 750 mm, což účinně zlepšuje statickou a dynamickou rigiditu a přesnost celého stroje.

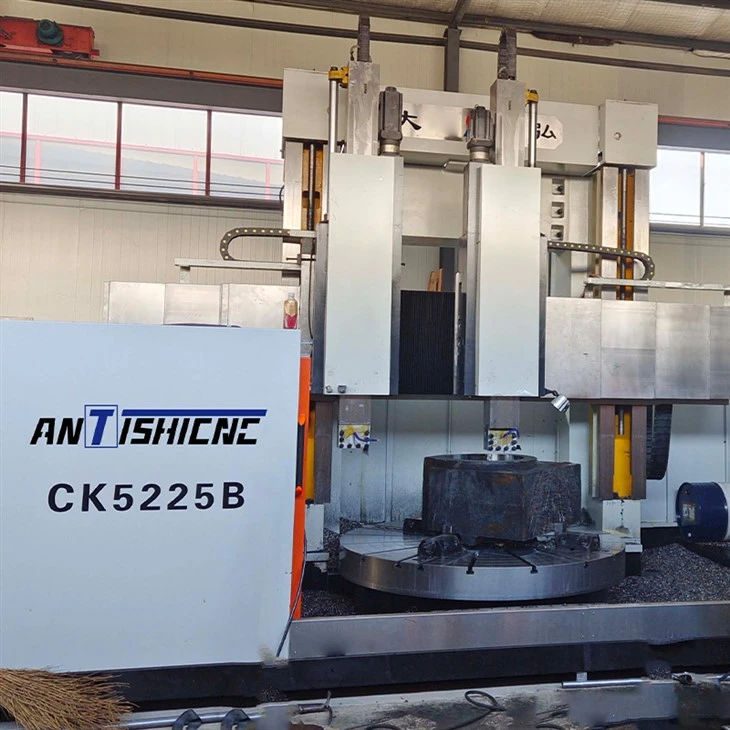

Svislé otáčení CNC váží asi 37 tun a zabírá plochu 9200 × 6800 × 4850 mm. Má kompaktní strukturu, přiměřené rozložení a dobrou seismickou odolnost a tepelnou stabilitu. CK5225B-16-15 je ideální volbou pro těžkopádné, vysoce přesné a vysoce účinné zpracování, což může výrazně zvýšit základní konkurenceschopnost podniků v oblasti velkého a složitého zpracování obrobku.
