Zavedení

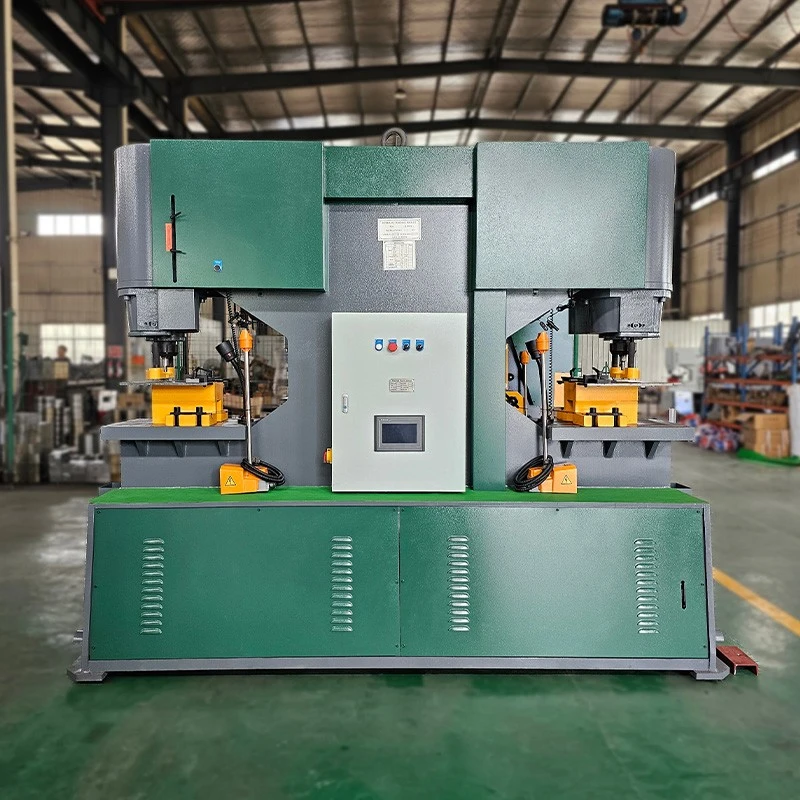

Hydraulický smykový punčový stroj série Q35YCS série série je těžký roztok pro děrování speciálně vytvořené pro vysoce účinné aplikace pro zpracování kovů. Stroj, který má duální pracovní čerpadlo a dva nezávislé děrovací olejové válce, umožňuje současný provoz dvou děrovacích stanic. Tato konfigurace významně zvyšuje produktivitu a dodává až dvojnásobek výstupu tradiční řady Q35YC, což je ideální pro vysoce objem, vysoce cykly.
Automatický systém chlazení oleje je standardně přichází se strojem sérového punčového stroje řady Q35YCS, který účinně reguluje teplotu hydraulického systému, aby zajistil dlouhodobý, stabilní provoz a prodloužil životnost. Hloubka děrování v krku dosahuje až 750 mm, což umožňuje zpracování velkých obrobků a hlubokých otvorů. Kromě toho je k dispozici volitelný systém polohování CNC pro dosažení přesného umístění díry a zlepšení konzistence a přesnosti ve výrobě.
Na základě robustní struktury a vysoké děrovací síly řady Q35YC je série série Q35YC s opětovným úderem dále optimalizována pro rozsáhlé a diverzifikované děrovací operace. Jeho modulární systém nástrojů podporuje více funkcí, jako je děrování, střih a zářez, díky čemuž je vhodný pro aplikace v výrobě ocelové struktury, přenosové věže a výrobu elektrických zařízení. Série Q35YCS je nepostradatelným vysoce účinným děrovacím řešením pro moderní zařízení pro zpracování kovů.
Populární Tagy: Strojský úder stroje, Čína Shear Punch Manufacturers, dodavatelé, továrna
Parametr
|
Série s duálním prací hydraulického děrování q35ycs |
Q35YCS-50 |
|
|
Děrování |
Tlak (KN) |
2500 |
|
Hloubka hrozby (mm) |
600 |
|
|
Max. Délka mrtvice |
80 |
|
|
Cykly / min. (20mm mrtvice) |
22 |
|
|
Punch kapacita |
40 x 40 |
|
|
50 x 32 |
||
|
Pracovní výška až po zemřít |
1245 |
|
|
Zářez |
Obdélníkový šlechtič (w x d x t) |
60 x 100 x 20 |
|
Vee-Notcher (strana x strana x t) |
105 x 105 x 20 |
|
|
Velký V-notry (strany x strana x t) |
145 x 145 x 18 |
|
|
Speciální nástroje |
Single Vee Press Brake (W X T) |
250 x 24 |
|
Lisovací brzda multi Vee (w x t) |
700 x 8 |
|
|
Zářez trubek pro kloub |
⌀100 |
|
|
Ostatní |
Dimenze stroje (l x w x h) (mm) |
3000x1440x2400 |
|
Elektrická energie (KW) |
18 |
|
|
Čistá hmotnost (kgs) |
13500 |
|
|
POZNÁMKA |
Duální pracovní čerpadlo |
√ |
|
Automatický systém chlazení oleje |
√ |
|
