Zavedení

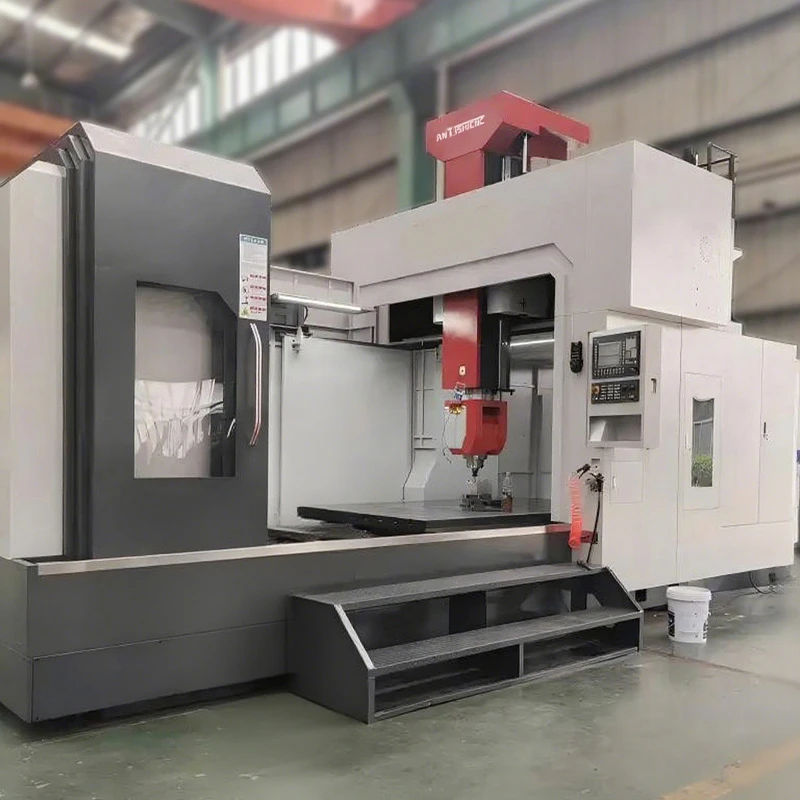

Ultra - Design velkého rámu kombinuje vysokou tuhost se silným tlumíním vibrací. Základní komponenty, jako je postel, sloupy, crossbeam a pracovní stůl, jsou vyrobeny z kvalitní litiny {- a podléhají stárnoucímu ošetření, aby se eliminoval vnitřní napětí. The "boot-shaped" structure of the columns, "sun-shaped" internal ribs, and the bed's box-type precision rib supports significantly enhance bending and torsion resistance, ensuring stable machining during five-axis synchronization.
Každá osa je nakonfigurována pro vysokou přesnost a těžký - Výkon zatížení: X - Tabulka je vybavena dvojitým - Rib Hollow, Vibration - odolná struktura s těžkou -}}}}}}}}}}}}}} cla rollerů; Osa y - zahrnuje tři sady ortogonálních těžkých - Duty Guides; Osa Z - má 400 × 400 mm čtvercový RAM se šesti sadami válečných průvodců a symetrické vyrovnávací válce na obou stranách optimalizují dynamickou odezvu. Vřeteno, vybavené dvou {- rychlostní převodovkou, dodává vysoký točivý moment a v kombinaci s umístěním vřetena je vhodné pro těžké - řezání a přesné obrábění. Kromě toho je osa portále 5 vybavena centralizovaným mazacím, automatickým chlazením a zotavením, semifikovanou ochranou semi - a systémem spirálového čipu. Osvětlení pracovního prostoru a tři - indikátor stavu barev zvyšuje provozní pohodlí. Jeho osvědčená technologie a pět - Propojení osy z něj činí ideální volbu pro efektivní výrobu složitých dílů.
Parametr
|
Specifikace |
Jednotka |
GMC1602W |
|
|
Rozsah zpracování |
Šířka pracovního stolu |
mm |
1000 |
|
Délka pracovního stolu |
mm |
2000 |
|
|
Maximální únosnost pracovního stolu |
kg |
3000 |
|
|
Efektivní šířka portálových kanálů |
mm |
1600 |
|
|
Maximální výška portálových kanálů |
mm |
1100 |
|
|
Vzdálenost od vertikálního konec vřetena k povrchu pracovního stolu |
mm |
200-1000 |
|
|
Workbench Travel |
Maximální cestování pracovního stolu - x - osa |
mm |
2200 |
|
Maximální cestování sedlo - y - osa |
mm |
1600 |
|
|
Maximální posílení cestování - Z - Osa |
mm |
800 |
|
|
A - C Swing Head |
Typ vřetena |
Hsk - a63 |
|
|
Síla vřetena |
KW |
30 |
|
|
Hodnocená rychlost vřetena |
RPM/min |
400 |
|
|
Maximální rychlost vřetena |
RPM/min |
18000 |
|
|
Hodnocený točivý moment vřetena |
N.m |
72 |
|
|
Maximální točivý moment vřetena |
N.m |
85 |
|
|
Přesnost umístění osy A/C |
" |
8;8 |
|
|
Opakovatelnost osy A/C |
" |
4;4 |
|
|
Úhel rotace osy A/C |
stupeň |
±110;360 |
|
|
Maximální točivý moment osy |
N.m |
1060 |
|
|
C - osy maximální točivý moment |
N.m |
1350 |
|
|
Systém pracovního stolu (x - osa) |
Typ struktury |
Pohyb pracovního stolu |
|
|
Typ vodítka |
Těžký - Načíst lineární průvodce |
||
|
Počet párů vodivých vozidel |
soubor |
2 |
|
|
Typ přenosu |
Planetární reduktory |
||
|
Poměr redukce rychlosti |
1:1 |
||
|
Hnací jednotka |
Kulové šrouby |
||
|
Systém Saddle (y - osa) |
Typ struktury |
Pohyb sedla |
|
|
Typ vodítka |
Těžký - Načíst lineární průvodce |
||
|
Počet párů vodivých vozidel |
soubor |
3 |
|
|
Typ přenosu |
Direct - Connect |
||
|
Poměr redukce rychlosti |
1:1 |
||
|
Hnací jednotka |
Kulový šroub |
||
|
RAM System (Z - osa) |
Typ struktury |
Ram Motion |
|
|
Typ vodítka |
Těžké - Duty Lineární průvodce |
||
|
Počet párů vodivých vozidel |
soubor |
6 kolejnic |
|
|
Typ přenosu |
Direct - Connect |
||
|
Poměr redukce rychlosti |
11 |
||
|
Hnací jednotka |
Kulový šroub |
||
|
Rychlá rychlost pohybu |
Tabulka Longitudinal Motion (x - osa) |
mm/min |
12000 |
|
SADDLE Po boční pohyb (y - osa) |
mm/min |
12000 |
|
|
RAM Vertical Motion (Z - osa) |
mm/min |
8000 |
|
|
Rozsah řezání rychlosti krmiva |
X a y osy |
mm/min |
1-6000 |
|
Z osa |
mm/min |
1-4000 |
|
|
Přesnost umístění lineární osy (GB/T 193 62.1-2003) |
X - osa |
mm |
0.008 |
|
Y - osa |
mm |
0.008 |
|
|
Z - osa |
mm |
0.007 |
|
|
Opakovatelnost lineární osy (GB/T193 62.1-2003) |
X - osa |
mm |
0.007 |
|
Y - osa |
mm |
0.007 |
|
|
Z - osa |
mm |
0.0006 |
|
|
Přesnost pracovního místa |
Dokončete nudnou drsnost povrchu |
Méně nebo rovné RA1.6 |
|
|
Jemná drsnost povrchu frézování |
Méně nebo rovna RA3.2 |
||
|
Pracovní prostředí |
Provozní teplota |
0 stupňů -40 stupňů |
|
|
Provozní napětí |
V |
380(-15%,+10%) |
|
|
Frekvence napájení |
Hz |
50±1% |
|
|
Relativní vlhkost |
Méně nebo rovné 90% |
||
|
Tlak stlačeného vzduchu |
MPA |
0.5-0.7 |
|
|
CNC systém |
Model |
Siemens 840d |
|
|
Celkový počet kontrolovaných os |
Osy |
5 |
|
|
Počet propojených ovládaných os |
Osy |
5 |
|
|
Systém změny nástroje |
Typ držáku nástrojů |
HSK A63 |
|
|
Specifikace časopisu Tool |
Typ disku/30 |
||
|
Maximální hmotnost nástroje |
kg |
18 |
|
|
Maximální délka nástroje |
mm |
350 |
|
|
Pomocné funkce |
Metoda mazání směrnic/šroubu |
Centralizované automatické mazání |
|
|
Typ panelu operace |
Zavěšený typ |
||
|
Metoda provozu pro změnu nástroje pro ruční |
Ovládání tlačítek |
||
|
Indikátor pracovního stavu |
Tri - barevné výstražné světlo |
||
|
Metoda chlazení nástroje/obrobku |
Kapalné vnější chlazení |
||
|
Hlavní konfigurace |
Kulový šroub |
Tchaj -wan Hiwin |
|
|
Roller - Typ těžké - Duty Lineární průvodce |
Tchaj -wan Hiwin |
||
|
Velikost stroje |
Délka |
mm |
6000 |
|
Šířka |
mm |
3400 |
|
|
Výška |
mm |
3700 |
|
|
Hmotnost hostitele (cca.) |
kg |
20000 |
|
