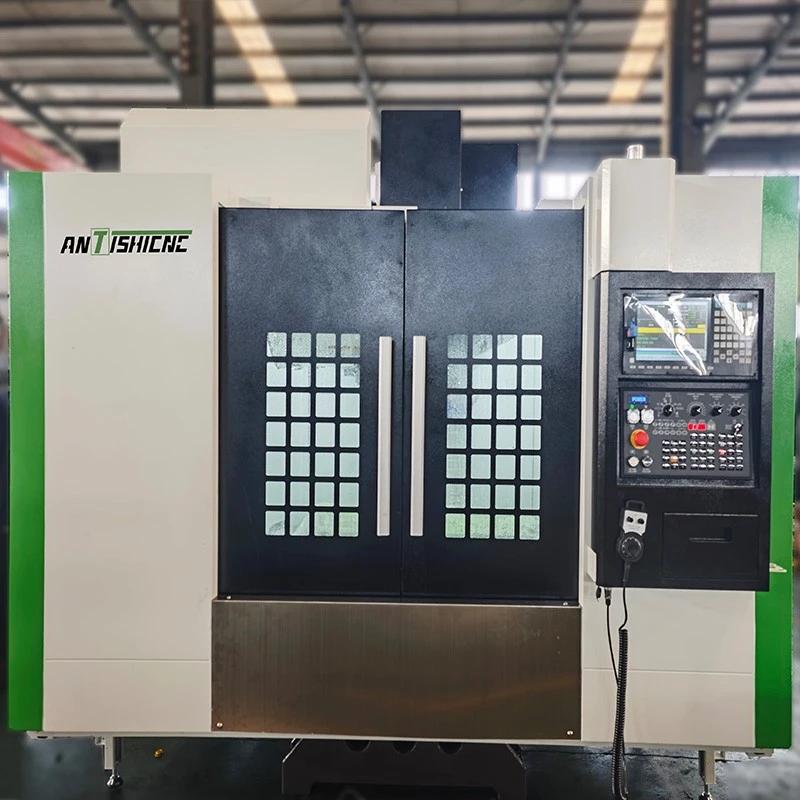

VMC650

S oboustrannou a automatickou změnou rychlosti dodávají vysoký točivý moment při nízkých rychlostech, ideální pro hluboké řezy a velké - otvorové obrábění. Struktura vertikálního rámce zajišťuje stabilní pohyb: Sloupec - pevné lůžko, z {- Pohyb vřeteního vřeteního, Y - Travel Travel a x - Axis Worthable.

Konstruováno s Yunnan High - Síla litinových komponent (pryskyřičný písek - obsazení, double - ve věku pro úlevu od stresu) a optimalizován prostřednictvím SW/ANSYS, indukovaným deformací vmc650 CNC se povídá výjimečnou rigidita. Klíčová vylepšení zahrnují lineární průvodce Precision Roller, přímé - spjaté servomotory s vysokou - šrouby hřiště a Tchaj -wan - vyrobené vřetena s ložiskem P4 pro vynikající přesnost.

Tyto stroje jsou vybaveny disk - Type Tool Magazine, efektivní chladicí systémy, pneumatickou ochranou a centralizovaným mazáním a zajišťují spolehlivou výkonnostní provoz -. Antishicnc VMC650, široce používaný v leteckém, vojenském, automobilovém a elektronickém průmyslu, kombinuje všestrannost, přesnost a trvanlivost pro komplexní potřeby obrábění.

Technická specifikace|Model

Jednotka

VMC650

Velikost tabulky (délka*šířka)

mm

900*400

Maximální načítání hmotnosti

kg

600

Číslo - šířka x vzdálenost

mm

3-16-120

X/Y/Z cestování

mm

650/400/500

Maximální.
Povrch tabulky

mm

100-600

Vřeteno střed na ploch o osy z osy

mm

481

Power vřetenového motoru

KW

7.5

Max. Rychlost vřetena

RPM

12000

Obal vřetena

BT40/φ150

3 osy rychlé rychlosti

mm/min

24000

Rychlost krmení

mm/min

1-16000

Kapacita ATC

/

BT40-24T

Maximální průměr nástroje

mm

Φ78/Φ112

Maximální délka nástroje

mm

300

Maximální hmotnost nástroje

kg

8

Typ ATC

/

Typ disku

Přesnost umístění

mm

±0.008

Přesnost opakovatelnosti

mm

±0.006

CNC systém

Syntec 22Ma

Velikost stroje (l*w*h)

mm

2200×2200×2350

Hmotnost stroje

Kg

3800

Žádný.

Standardní konfigurace

Specifikace

Původ / značka

1

Řídicí systém

Syntec 22Ma

Tchaj -wan

2

Mechanické vřeteno

Pás BT40-Ø120

Buňky/ Yucheng (Tchaj -wan)

3

X - STRUKOVÁ STRUKOVÁNÍ

R32-12/16

Hiwin / PMI (Tchaj -wan)

4

Y - Osa Ball Screw

R32-12/16

Hiwin / PMI (Tchaj -wan)

5

Z - Osa Ball Screw

R32-12/16

Hiwin / PMI (Tchaj -wan)

6

X - osa lineární směrnice

2 × 35 mm válcový těžký - povinnost

Hiwin / PMI (Tchaj -wan)

7

Y - osa lineární směrnice

2 × 35 mm válcový těžký - povinnost

Hiwin / PMI (Tchaj -wan)

8

Z - osa lineární směrnice

2 × 35 mm válcový těžký - povinnost

Hiwin / PMI (Tchaj -wan)

9

Ložiska úhlových kontaktů

-

Nachi / Fag / NSK (Japonsko / Německo)

10

Ball - šroub pre - napínací matice

Ysr

Yins (Tchaj -wan)

11

Centralizované auto - mazání

Objemový typ

Baoteng

12

Pneumatický systém

-

Airtac (Tchaj -wan)

13

Osvětlovací systém

Pracovní lampa

Místní zdroje

14

Významná válec nástrojů

Typ posilovače

Airtac / Shangpin / Zhenshang (Tchaj -wan)

15

Elektrické komponenty

-

Schneider

16

Heat - Výměnná chladicí jednotka pro skříňku

-

Čína - Made

17

Vnitřní kryt Way Way

Steel - Teleskopická helma

Haidong plech

18

Plně - uzavřený vnější kryt

Úplný kryt (barva továrny)

Mravenci

19

Guncovská zbraň

Vodní pistole

Mravenci

20

Disc - Type Tool Magazine

BT40-24T

Okada

1

Odstraňovač čipů typu řetězce (VMC850S/850/1060)

2

Odstraňovač čipů typu řetězce (VMC1160/1260)

3

Odstraňovač čipů typu řetězce (VMC1370)

4

Odstraňovač čipů typu řetězce (VMC1380/1580)

5

Odstraňovač čipů typu řetězce (VMC1890)

6

BT40 přímé připojení vřetena (12000 ot / min) (VMC850S ~ VMC1370)

7

Funkce vřetenového centrálního výstupu (VMC850S/850)

8

Funkce vřetenového centrálního výstupu (VMC1060 ~ 1890)

9

4. rotační tabulka φ250mm (Fanunc)
