Klíčové technické specifikace
• Obráběcí kapacita:
Max. Průměr externího převodového stupně: 320 mm
Vnitřní průměr převodovky: 220 mm + D (průměr řezačky)
Modul: 6 mm
Max. Šířka zařízení: 80 mm
• Křezací systém:
Max. Křezací tah: 90 mm
Traky vřetena: 700 úderů/min (regulace bezprostřední rychlosti)
Průměr vřetena řezačky: 80 mm
• Pracovní stůl:
Průměr stolu: 320 mm
Průměr otvoru: 90 mm
Radiální cestování: –115 mm až 270 mm
• Systém pohonu:
Celkový výkon: 11,5 kW
Hmotnost stroje: cca . 4300 kg
Hlavní body výkonu
1, vysoký - Precision Transmission System
Radiální krmivo je dosaženo posuvnými směrnicemi v kombinaci s vysokým - Precision Quasi - Hyperboloid Worm Gear Pair, což zajišťuje přesnou synchronizaci mezi řezačkou a pracovním stolem. Stručný stroj CNC Gear Shaper dosahuje ± 0,01 mm opakované polohování. Návrh krátkého přenosového řetězce minimalizuje ztrátu energie, zvyšuje stabilitu obrábění a zlepšuje povrchovou úpravu.
2, inovativní mechanismus zatažení
Kombinace offsetu a mechanismu CAM CAM pro centrum nástrojů umožňuje hladké zatažení jak pro vnitřní i externí tvarování převodovství, a účinně se vyhýbá snižování rušení. Struktura vačky Dual - snižuje hmotnost posuvného nástroje, minimalizuje vibrace a šum a prodlužuje životnost nástroje.
3, Ntelligent Compenzation System
Systém, vybaven mechanismem kompenzace kolmého vřetena automatického řezacího vřetena, systém aktivně napravuje geometrické chyby způsobené opotřebením vačky a zajišťuje dlouhou - přesnost obrábění. Volitelný hydrostatický systém snímků nástrojů, používající hydrostatické směrnice a ložiska, dále zvyšuje stabilitu a přesnost za podmínek rychlosti s vysokou -.
4, automatizace a spolehlivost
Shaper stroj CNC je vybaven systémem SIEMENS 828D CNC jako standardní, podporující čtyři - osy, tři - ovládání propojení, což umožňuje automatizované obrábění složitých profilů převodovky. Integrováno s spolehlivým funkcím zastavení řezačky a systémy monitorování bezpečnosti zjednodušuje provoz a zároveň zlepšuje celkovou bezpečnost zařízení.
Rozšíření aplikace
Kromě standardního zpracování převodovky lze stroj na shaper CNC převodovka upgradovat se speciálními nástavkami, aby se rozšířily své schopnosti pro obráběcí ozubené kola, spirálovitá ozubená kola a malé - Taperovy převody, které nabízejí flexibilní řešení pro diverzifikované výrobní požadavky.
Díky své přísné struktuře, přesnosti přenosu a inteligentním ovládáním poskytuje stroj CNC Gear Gear Gear Shaper Efektivní a spolehlivý výrobní nástroj pro odvětví zpracování ozubených kol. Ať už pro automobilové komponenty, letecké vybavení nebo přesné výroby strojů, tento stroj splňuje požadavky vysoké - kvality, velké - měřítko s lehkostí.
Parametr
|

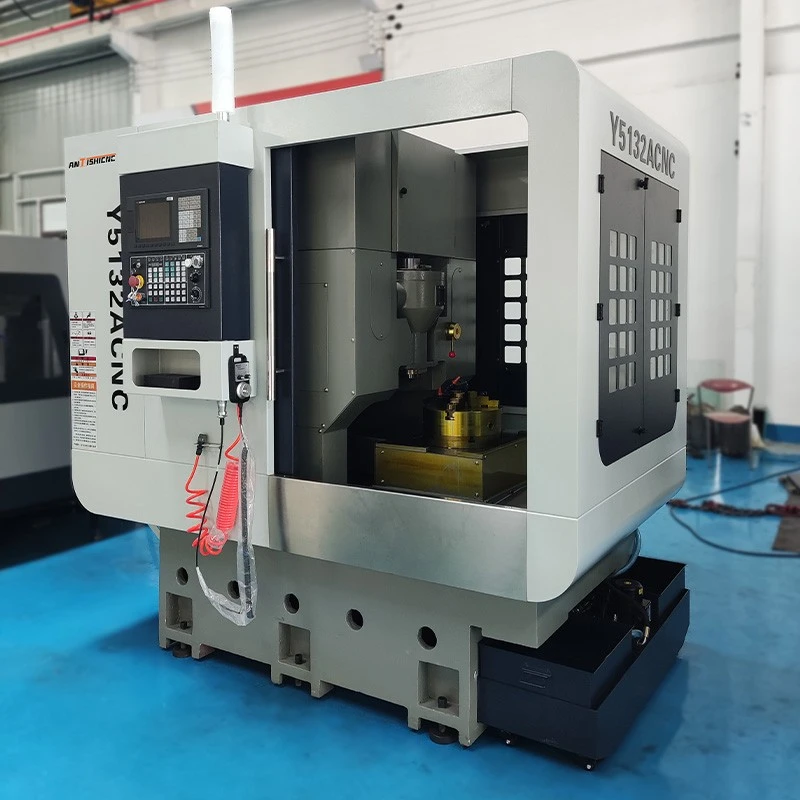

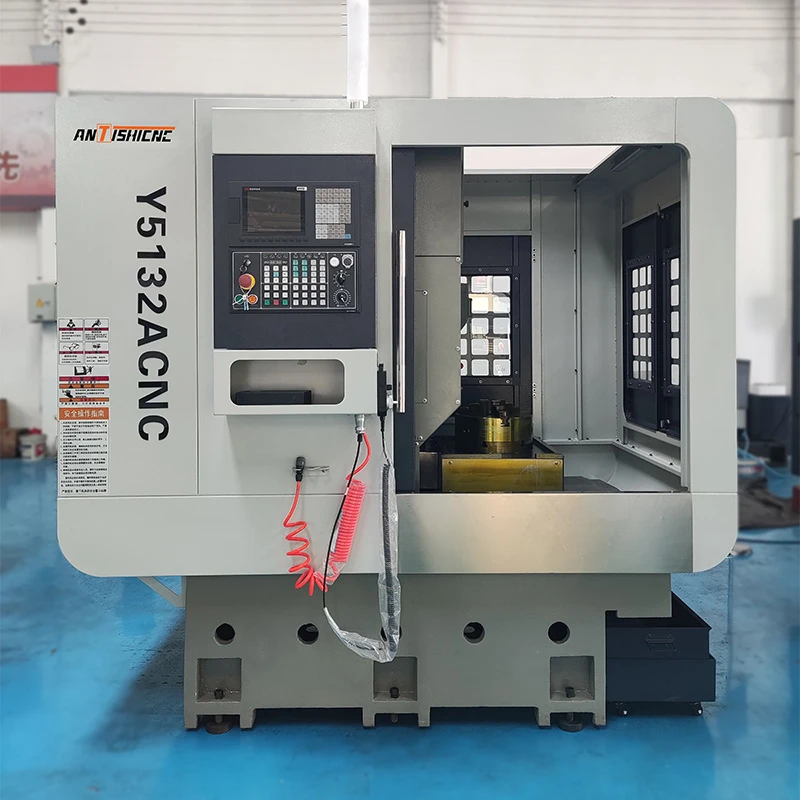

Model |
Y5132ACNC |
|
Max. průměr obrobku Externí zuby |
320 mm |
|
Max. vnitřní průměr zubu |
2 2 0 + d Tool MM |
|
Max. modul/šířka zubu |
6 mm/80 mm |
|
Max. Délka cestovního zařízení pro shaper |
90 mm |
|
Max. Počet tahů vřetena nástroje Shaper |
700 (nepřestupků) str/min |
|
Průměr vřetena |
80 mm |
|
Max. Nepovolit množství nástroje Shaper Gear |
Větší nebo rovna 0,3 mm |
|
Průměr stolu |
320 mm |
|
Tabulka clona |
90 mm |
|
Výrazní úder tahu řadicího nástroje |
50 mm |
|
Průměr montážního deníku |
31,743 mm |
|
Vzdálenost od linie vřetenového shaperu na linii vřetena stolu |
-115 ~ 270 mm |
|
Vzdálenost od montáže nástroje k pracovnímu povrchu |
100 ~ 215 mm |
|
Celkový výkon stroje |
11,5 kW |
|
Schválit. hmotnost |
4300 kg |
